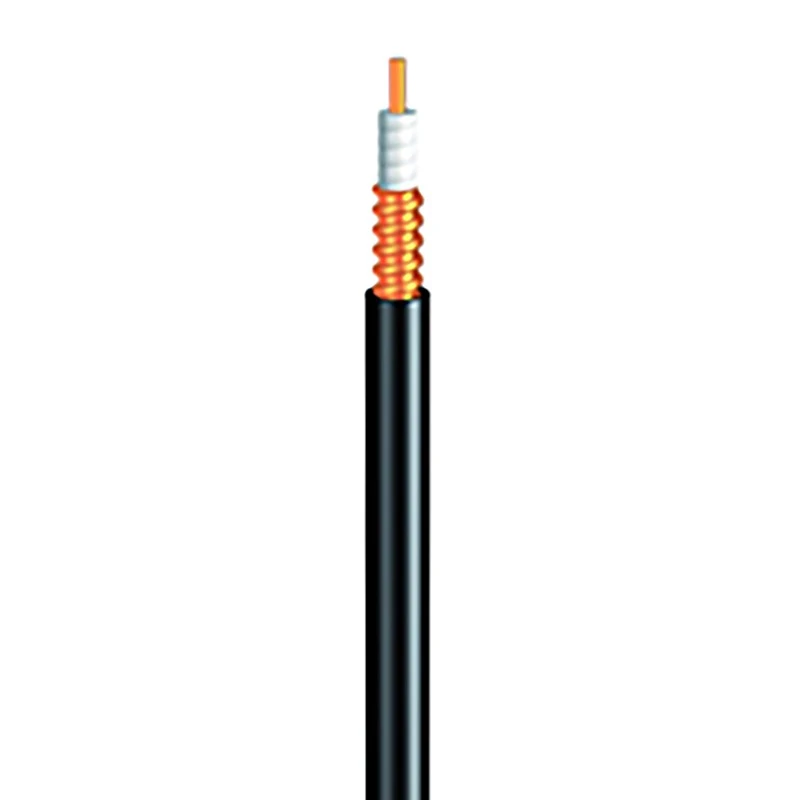

Producto Decruzde 1/2''Superflex alimentadorCable
El cable alimentador superflex de 1/2" es un cable de alta-calidad profesional-diseñado para un rendimiento superior en diversas aplicaciones. Está diseñado con precisión para satisfacer las exigentes necesidades de industrias como las de telecomunicaciones, radiodifusión y comunicaciones inalámbricas.. 1El cable alimentador superflex de/2" es un tipo de cable coaxial RF que se utiliza para transferir señales de RF de un punto a otro, lo que permite doblarlo y manipularlo con precisión cuando es necesario en espacios reducidos. Normalmente, el cable de alimentación superflex de 1/2" se utiliza como cable de puente para conectar a una antena de equipo de transmisión. Incorpora tecnología de aislamiento de polietileno de alta espuma para minimizar la pérdida de señal y tiene excelentes características eléctricas, como bajo coeficiente de amortiguación y reflexión.
Características
1. Flexibilidad superior: el cable de alimentación superflex de 1/2'' ofrece una flexibilidad excepcional, lo que permite una fácil instalación y enrutamiento en espacios reducidos o configuraciones complejas. Su flexibilidad garantiza una pérdida mínima de señal y un rendimiento excelente.
2. PIM bajo: el cable de alimentación superflex de 1/2'' se usa ampliamente como cable de puente para conectar a una antena de equipo de transmisión. El cable de alimentación superflex Linquick de 1/2'' puede alcanzar un alto nivel de PIM -170dBc(900 y 1800MHz)
3. Alta eficacia de blindaje: Con su diseño de blindaje avanzado, el cable de alimentación superflex de 1/2'' proporciona una excelente protección contra interferencias electromagnéticas (EMI) y interferencias de radiofrecuencia (RFI). Garantiza una transmisión de señal limpia y clara, reduciendo las posibilidades de distorsión o interrupción de la señal.
4. Amplio rango de frecuencia: el cable alimentador superflex de 1/2'' está diseñado para admitir un amplio rango de frecuencia, lo que le permite manejar diversas aplicaciones, incluida la transferencia de datos de alta-velocidad, transmisión de video y comunicación de voz. Ofrece un rendimiento consistente y confiable en diferentes bandas de frecuencia.
5. Disponible en varias longitudes para una fácil instalación y personalización. El cable alimentador Superflex de 1/2" generalmente se empaqueta en 200 metros por caja o 500 metros por tambor.
Ventaja
1. Integridad de la señal mejorada: La flexibilidad superior y las características de baja pérdida del cable garantizan una integridad de la señal confiable, minimizando las interrupciones y pérdidas de la señal. Esto da como resultado un mejor rendimiento general del sistema y una mejor experiencia del usuario.
2. Fácil instalación: La naturaleza súper flexible del cable hace que sea fácil de manejar e instalar, incluso en entornos difíciles. Ahorra tiempo y esfuerzo durante la instalación, lo que reduce los costos generales del proyecto y aumenta la eficiencia.
3. Durabilidad y longevidad: fabricado con materiales de alta-calidad y técnicas de fabricación de precisión, este cable coaxial está diseñado para soportar entornos hostiles y un uso prolongado. Ofrece durabilidad y longevidad excepcionales, lo que garantiza una larga vida útil sin comprometer el rendimiento.
4. Versátil y adaptable: el amplio rango de frecuencia y la alta eficacia del blindaje hacen que este cable sea adecuado para una amplia gama de aplicaciones. Puede utilizarse en telecomunicaciones, sistemas de transmisión, redes inalámbricas y otros entornos industriales exigentes.
Misma serie de productos.
Especificación de1/2''Superflex alimentadorCable
HCAHY-50-9(1/2" S PE) / HCAHYZ-50-9(1/2" S LSZH)
Especificación de materiales:
| Elementos | Material | Diámetro (mm) |
| Conductor interno | Aluminio revestido de cobre | 3.60±0.05 |
| Dieléctrico | Polietileno de espuma física | 9.80±0.30 |
| Conductor exterior | Tubo de cobre corrugado helicoidal | 11.80±0.20 |
| Chaqueta | LSZH negro / PE negro | 13.30±0.25 |
Rendimiento eléctrico:
| Impedancia | 50±2Ω | |
| Capacidad |
82,0 pf/m |
|
| Velocidad | 81% | |
| Resistencia de aislamiento | Mayor o igual a 10000 MΩ•km | |
| Clasificación de potencia máxima | 22,5 kilovatios | |
| Frecuencia de corte- |
12,5 GHz |
|
| PIM(2*43dBm) | Menor o igual a -160dBc(900 y 1800MHz) | |
| VSWR | 800-1000MHz | Menor o igual a 1,10 |
| VSWR | 1700-2200MHz | Menor o igual a 1,15 |
| VSWR |
2200-2700MHz |
Menor o igual a 1,15 |
| VSWR | 2700-3800MHz | Menor o igual a 1,20 |
Especificaciones mecánicas:
| Radio de curvatura único |
40,0 mm |
| Radio de curvatura repetido |
80,0 mm |
Especificaciones ambientales:
| Temperatura de almacenamiento | -55 grados ~+85 grados (Y); -30 grados ~+80 grados (YZ) |
| Temperatura de instalación | -40 grados ~+60 grados (Y); -20 grados ~+60 grados (YZ) |
| Temperatura de funcionamiento | -55 grados ~+85 grados (Y); -30 grados ~+80 grados (YZ) |
Atenuación a una temperatura del cable de 20 grados:
| Frecuencia (MHz) | Atenuación dB/100m | Potencia media (KW) |
| 100 | 3.23 | 3.03 |
| 150 | 3.99 | 2.39 |
| 200 | 4.62 | 2.11 |
| 280 | 5.58 | 1.69 |
| 450 | 7.08 | 1.37 |
| 800 | 9.63 | 1 |
| 900 | 10.25 | 0.94 |
| 1000 | 10.87 | 0.88 |
| 1500 | 13.5 | 0.7 |
| 1800 | 15.03 | 0.63 |
| 2000 | 15.92 | 0.59 |
| 2200 | 16.79 | 0.57 |
| 2400 | 17.66 | 0.53 |
| 2500 | 18.05 | 0.52 |
| 3000 | 20.1 | 0.48 |
| 3300 | 21.2 | 0.46 |
| 3600 | 22.28 | 0.43 |
| 4000 | 23.68 | 0.41 |
*La atenuación es un valor típico. El valor máximo será el 105% del valor de atenuación nominal.
